PNPトランジスタによるマルチバイブレータを利用した
ＬＥＤ２個交互点滅回路

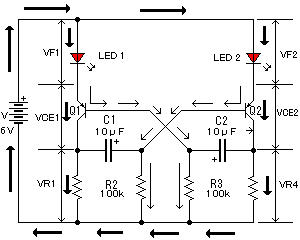

回路図

動作説明

	電源を入れると、各ＬＥＤ、ＰＮＰトランジスタのエミッタ、ベースを通り、電流が流れていきます。 この時、全ての部品の定格が同じでも、ＬＥＤの順方向電圧、トランジスタの特性のバラツキ、抵抗、コンデンサの値の誤差などで流れやすさに差が出ます。 流れはじめは、電流は僅かで、どちらのトランジスタもオン（導通）状態にはありません。 （※実験ではＬＥＤに黄と緑を使用しているので、順方向電圧に差がありますが、説明がわかりにくくなりますのでここでは赤色ＬＥＤを２個使う場合で説明していきます。）

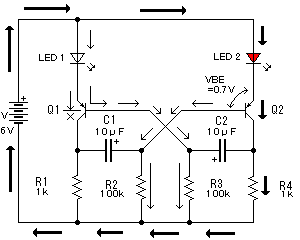

	トランジスタQ２のベース電圧が、先に０．７Ｖを越えたとします。 すると、トランジスタＱ２のエミッターコレクタ間がオン（導通）状態になり、先にＬＥＤ　２が点灯します。
	トランジスタＱ２のコレクタの先につながった抵抗Ｒ４は、トランジスタＱ２がオフ（不通）状態の時には、殆どＧＮＤレベルでしすが、トランジスタＱ２のエミッターコレクタ間が導通状態になったことにより、電流が流れ、電圧降下ＶＲ４が起こります。 その電圧は、電源電圧Ｖから、ＬＥＤ　２の順方向電圧ＶＦ２とトランジスタＱ２のコレクターエミッタ間の電圧降下ＶＣＥ２を引いた値まで上がります。 VR４＝Ｖー（VF２＋ＶＣＥ２）） Ｖ：電源電圧　 ＶＲ４：抵抗Ｒ４の電圧降下 ＶＦ２：ＬＥＤの順方向電圧 ＶＣＥ２：トランジスタＱ２のコレクタ・エミッタ電圧 「※おおよそＶＲ４は３．８Ｖ＝６−（０．２＋２）になります。）

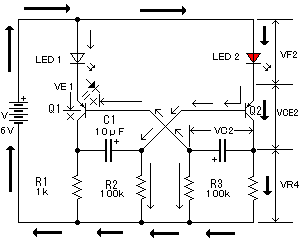

	抵抗Ｒ４の電圧ＶＲ４が上がると、コレクタと抵抗の間から反対側のトランジスタＱ１のベースにつながっているコンデンサ２の電圧ＶＣ２が押し上げられます。 この時、コンデンサＣ２にはそれまでに蓄えられた電気があり、これに上昇した抵抗Ｒ４の電圧ＶＲ４を加えると、電源電圧Ｖを越えるほど高くなります。 このコンデンサＣ２から、オフ（不通）状態のトランジスタＱ１、電源Ｖに向かって電気が流れようとしますが、トランジスタＱ１のエミッターベース間は構造的に一種のダイオードですので、電流はトランジスタＱ１のベースで止められます。 当然、トランジスタＱ１がオン（導通）状態になるのに必要なベース電圧０．７Ｖとは、逆方向に電圧が加わりますので、トランジスタＱ１は完全にオフ（不通）状態になります。 ＶＥ１＜（ＶＣ２＋ＶＲ４）

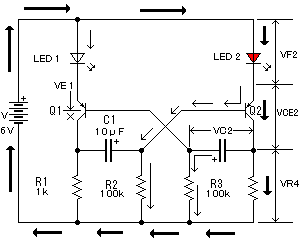

	しかし、オフ状態のトランジスタＱ１のベースに接続されたコンデンサ２は、抵抗Ｒ３とも接続されています。 この抵抗Ｒ３を通して、コンデンサＣ２に蓄えられた電気は、徐々に放電されていき、コンデンサ電圧ＶＣ２も徐々に下がっていきます。
	やがて、コンデンサ電圧ＶＣ２が、オフ（不通）状態のトランジスタＱ１のエミッタ電圧ＶＥ１よりも下がると、エミッターベース間に僅かに電流が流れ始めます。

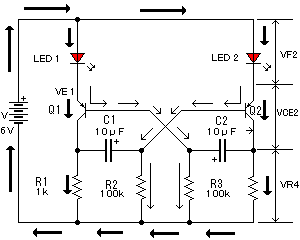

	更に、コンデンサＣ２の電気が放電されていき、コンデンサ電圧ＶＣ２も充分に下がり、オフ（不通）状態のトランジスタＱ１のエミッターベース間の電位差がオン（導通）状態なるのに必要な０．７Ｖを越えると、今まで不通状態だったトランジスタＱ１のエミッターコレクタ間がオン（導通）状態になり、ＬＥＤ　１が点灯します。 ＶＥ１＞（ＶＣ２＋ＶＲ４） ＶＥ１−（ＶＣ２＋ＶＲ４）＞０．７Ｖ
	すると、トランジスタＱ１のコレクタの先につながった抵抗Ｒ１は、トランジスタＱ１が不通状態の時は、殆どＧＮＤレベルでしたが、トランジスタＱ１のエミッターコレクタ間が導通状態になったことにより、電流が流れ、電圧降下ＶＲ１が起こります。 その電圧は、電源電圧Ｖから、ＬＥＤ　１の順方向電圧ＶＦ１とトランジスタＱ１のコレクターエミッタ間の電圧降下ＶＣＥ１を引いた値まで上がります。 VR１＝Ｖー（VF１＋ＶＣＥ１）） Ｖ：電源電圧　 ＶＲ１：抵抗Ｒ１の電圧 ＶＦ１：ＬＥＤの順方向電圧 ＶＣＥ１：トランジスタＱ１のコレクタ・エミッタ電圧 「※おおよそＶＲは３．８Ｖ＝６−（０．２＋２）になります。）

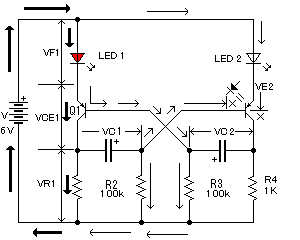

	抵抗R1の電圧が上がると、コレクタと抵抗R1の間から反対側のトランジスタＱ２のベースにつながっているコンデサC1の電圧が押し上げられます。 この時、コンデンサC1にはそれまでに蓄えられた電気があり、これに上昇した抵抗R1の電圧VR1を加えると、一瞬、電源電圧Vを越えるほど高くなります。 するとオン（導通）状態でＬＥＤ 2を点灯させていたトランジスタＱ2のベースに逆方向に電圧が加わり、一瞬でトランジスタＱ2をオフ（不通）状態にし、ＬＥＤ 2を消灯させます。 また、電源に向かって電気が流れようとしますが、トランジスタＱ２のエミッターベース間は構造的に一種のダイオードので、電流はトランジスタＱ２のベースでとめられます。 当然、トランジスタＱ２がオン（導通）状態になるのに必要なベース電圧０．７Ｖとは、逆方向に電圧が加わりますので、トランジスタＱ２は完全にオフ（不通）状態になります。 ＶＥ2＜（ＶＣ1＋ＶＲ1）

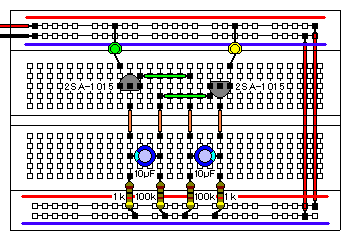

部品表
