７セグメントＬＥＤの使い方




ＬＥＤランプとは違う形をしていますが、中身は同じＬＥＤですので、ＬＥＤの定格の範囲で、明るさに応じて電流を調整しなければなりません。
計算方法は、普通のＬＥＤと同じで、電流制限抵抗Ｒを求めるには、
電源電圧をＶ、ＬＥＤの順方向電圧をＶＦ、順電流ＩＦとして

Ｒ＝（Ｖ−ＶＦ）／ＩＦ

の式で求める事が出来ます。

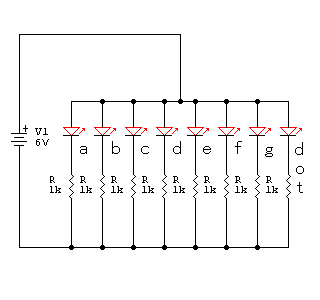

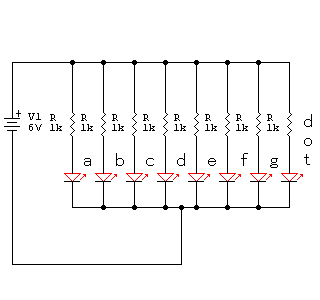

下の回路図は、７セグメントＬＥＤのTopページの写真の回路図で、左がアノードコモンと右がカソードコモンの７セグメントＬＥＤです。
全てのセグメントを点灯させていますが、表示させる文字に合わせて、そのセグメントだけつなげば数字を表現できます。


アノードコモン カソードコモン

７セグメントＬＥＤで文字も表現できます。
パソコンが出る前、ＣＲＴディスプレイが高価だった時代、デジタル回路やワンボードマイコンで、７セグメントＬＥＤにメッセージを表示させる事はよく行われていました。
下の例のように表示できます。、
